| 产品特性125K | 是否进口否 |
| 产地东莞 | 加工定制否 |
| 型号TD-PA54L | 订货号02 |
| 货号002 | 感应距离800cm |
| 规格87*55*7mm | 芯片只读卡 |
| 存储容量100000bits | 读写时间1MS |
| 封装材料ABS+PC | 擦写寿命100000次 |
| 应用范围仓库 学校 | 载波频率低频射频卡 |
| 供电方式有源卡 | 品牌台鼎 |
| 是否跨境货源否 | 电池使用寿命2-5年(可更换） |
| 静态（待机）工作电流小于5uA | 工作方式主动/被动/主动被动组合方式 |
展开
2.4G半有源标签 2.4G+125K智能卡 RFID学生考勤卡 2.4G射频卡
三、产品概述

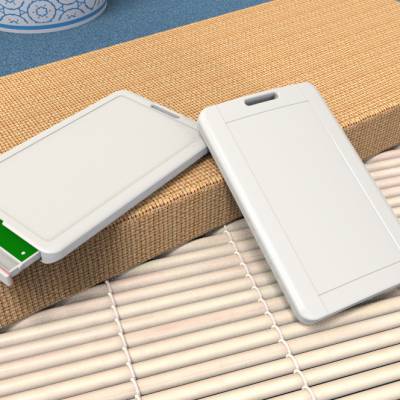

TD-PA54 抽屉式卡片标签可具备多个工作频率。2.4GHz可以远距离识别，使安全性更高。电子标签卡需触发才可以被RFID远距离读头识别。也可按客户要求加入IC/ID卡。
四、产品特征
1.读写速度 ：与条码相比，无须直线对准扫描，读写速度更快，可多目标识别、运动识别。
2.安全性 : 全密封防水等级，加密算法与认证，确保数据安全，防止数据破解，更***；***芯片、序列号***、很难复制；
3.穿透性：可穿透任何金属汽车防爆膜，远距离卡放置到车内，无需摇窗户可自动识别感应；
4.数据存储：双频功能使电子标签具有数据存储功能，使它应用更***。
5.***性：无机械故障、全密封结构抗恶；与触发器搭配，电池能用到3年。
6.标签ID号：10个字节；
7.标签类型：具有只读型；
8.使用时长：超大电池容量，使用寿命长；
9.防水等级：IP68；
10.读取距离：读取距离远（0-80米可调）；
11.防重突性：***防碰撞技术，可同时识别200个/秒以上的标签；
12.高速度识别：识别速度可达60公里/小时；
13.高抗干扰性：对现场各种干扰源无特殊要求；
14.抗电磁干扰：10V/m0.1~1000MHz AM调幅电磁波；
五、规格参数
物理参数 | |

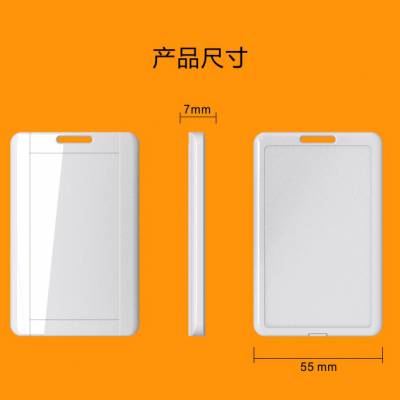

外形尺寸 | 87mm×55mm×7mm |
产品材质 | ABS+PC |
产品颜色 | 白灰色、米白色(可定制） |
产品重量 | 26g |
防水等级 | IP68 |
环境参数 | |
工作湿度 | <95% |
工作温度 | -20 ~60℃ |
存储温度 | -40 ~85℃ |
防水等级 | IP68（可浸泡） |
性能参数 | |
静态（待机）工作电流 | <5uA |
工作电压 | 3V |
电池 | Cr2032纽扣电池X2（可更换） |
工作电流（发射信号） | <18mA(脉冲模式） |
电池使用寿命 | 2-5年(可更换） |
冲撞能力 | >2000PCS |
发射时间 | 主动每秒1次/被动每秒钟发射3～4次 |
接受灵敏度 | -80dBm～-90dBm |
读取方式 | 只读性 |
工作方式 | 主动/被动/主动被动组合方式 |
125K***距离 | 1-8米（理论值） |
工作频率 | 2.4GHz～2.483GHz & 125K & 13.56MHz |
识别距离 | 0-80米（可调） |
六、天线远场方向图
水平面方向图： 垂直方向图：
七、工作示意图
八、读卡器发回数据格式定义：
数据包的定义：
1、数据包格式(共40字符)
名称 | 头标志 | 设备编号 | 设备日期时间 | 标签号码 | 标志位 | 标志位数据 | 校验和 |
描述 | # | 十六进制 | 十进制 | 十进制 | 任意 | 十六进制 | * |
字符数 | 1 | 8 | 12 | 10 | 1 | 6 | 2 |
2、数据包详细介绍：
序号 | 定义 | 说明 |
1 | 头标志 | ‘#’ |
2 | 设备ID7(H) |
内容格式：十六进制字符格式 设备类型、设备编号或者场地编号，可自行修改（进入设备管理页面可进行修改） （此数据指是读卡器的设备编号，而非腕带的编号） |
3 | 设备ID6(H) | |
4 | 设备ID5(H) | |
5 | 设备ID4(H) | |
6 | 设备ID3(H) | |
7 | 设备ID2(H) | |
8 | 设备ID1(H) | |
9 | 设备ID0(H) | |
10 | 年高位（D） | 内容格式：十进制字符格式 时间 年月日时分秒
|
11 | 年低位（D） | |
12 | 月高位（D） | |
13 | 月低位（D） | |
14 | 日高位（D） | |
15 | 日低位（D） | |
16 | 时高位（D） | |
17 | 时低位（D） | |
18 | 分高位（D） | |
19 | 分低位（D） | |
20 | 秒高位（D） | |
21 | 秒低位（D） | |
22 | 卡号***0位（D） | 卡号 内容格式：十进制字符格式 腕带的2.4G卡号
|
23 | 卡号第9位 （D） | |
24 | 卡号第8位 （D） | |
25 | 卡号第7位 （D） | |
26 | 卡号第6位 （D） | |
27 | 卡号第5位 （D） | |
28 | 卡号第4位 （D） | |
29 | 卡号第3位 （D） | |
30 | 卡号第2位 （D） | |
31 | 卡号***位（D） | |
32 | 功能标志位（C） | 内容格式：任意字符，标志位大写字符电量正常，标志位小写字母低电量 A/a：定位功能，标签数据1里表示标签采集到的低频定位地址码， B/b：拆除报警功能 S/s：报警功能，标签数据1值为01表示求救报警、02表示加速度报警 H/s：心率功能，标标签数据1里表示标签采集到的心率、数据2表示血氧值。 （标红的部分不适用于该产品） |
33 | 标签数据1 | |
34 | ||
35 | 标签数据2 | |
36 | ||
37 | 标签数据3 | RSSI信号强度值，高半字节0~F表示 信号强度，超小值信号***，低半字节1~4表示对应的通道号 |
38 | ||
39 | 校验和的高4位(H) | 内容格式：十六进制字符格式 检验和字节，将前面38个字符的十六进值加起来，再加上这里的校验码值，合并的和尾部字节值为零 |
40 | 校验和的低4位(H) |
3、校验和举例：
举例：#000000011504180808090022046518E990000C2
根据以上的举例，校验码验证方法如下：
序号 | 01 | 02 | 03 | 04 | 05 | 06 | 07 | 08 | 09 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | 25 | 26 | 27 | 28 | 29 | 30 | 32 | 32 | 33 | 34 | 35 | 36 | 37 | 38 | 39 | 40 |
字符 | # | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | 1 | 5 | 0 | 4 | 1 | 8 | 0 | 8 | 0 | 8 | 0 | 9 | 0 | 0 | 2 | 2 | 0 | 4 | 6 | 5 | 1 | 8 | E | 9 | 9 | 0 | 0 | 0 | 0 | 7 | D |
16进制 | 23 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 31 | 31 | 35 | 30 | 34 | 31 | 38 | 30 | 38 | 30 | 38 | 30 | 39 | 30 | 30 | 32 | 32 | 30 | 34 | 36 | 35 | 31 | 38 | 45 | 39 | 39 | 30 | 30 | 30 | 30 | 7D | |
运算方法 | 校验和计算：把所有16进制的值相加的总和，未字节为0值 23+30+30+30+30+30+30+30+31+31+35+30+34+31+38+30+38+30+38+30+39+30+30+32+32+30+34+36+35+31+38+45+39+39+30+30+30+30+7D=800(合并得值尾字节为0) | |||||||||||||||||||||||||||||||||||||||
